二氧化碳在线监测技术
二氧化碳前置压裂属于非常具有经济价值和环保价值的CCUS项目，但当前缺少连续有效地对压裂后二氧化碳采出量监测的手段，国内外当前的做法主要是通过手持式二氧化碳监测仪或者取样袋取样化验的方式进行间歇性监测，不能很好地满足实际工况需求。二氧化碳在线监测技术通过监测二氧化碳产出...
产品概述
二氧化碳前置压裂属于非常具有经济价值和环保价值的CCUS项目，但当前缺少连续有效地对压裂后二氧化碳采出量监测的手段，国内外当前的做法主要是通过手持式二氧化碳监测仪或者取样袋取样化验的方式进行间歇性监测，不能很好地满足实际工况需求。二氧化碳在线监测技术通过监测二氧化碳产出量，计算二氧化碳埋存率。
系统组成
| 序号 | 名称 | 图片 |

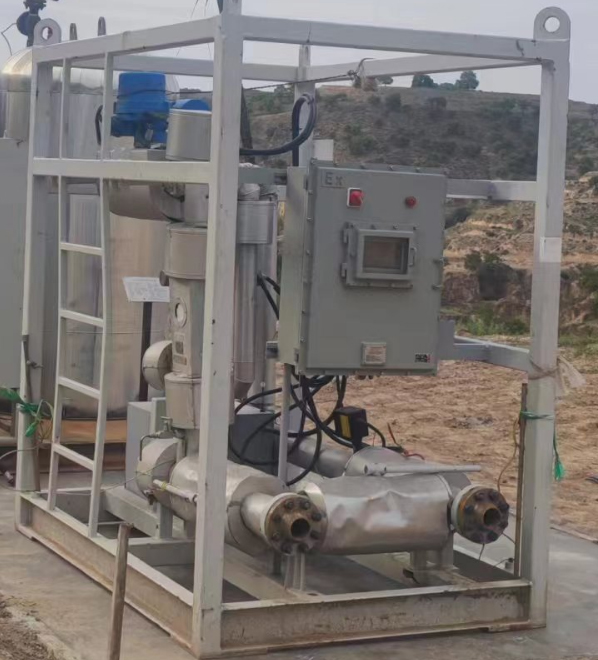

| 1 | 多相流量计 |  |
| 2 | 固定式在线二氧化碳监测仪 |  |

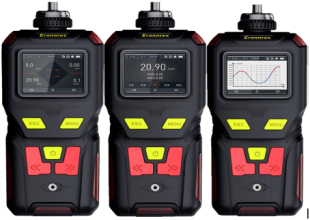

| 3 | 多台移动式二氧化碳监测仪 |  |
技术特点
无需三相分离器；
能够测量溶解于液相中的二氧化碳含量 ；
可实现二氧化碳含量的实时在线监测及数据远传。
技术指标
1、多相流量计：
尺寸 | 测量范围 | 操作压力 | 操作温度 | 含气率范围 | 测量 | 测量不确定度 | |
<2 MPa | ≥2 Mpa | ||||||
DN25~DN100 | 10~2000 m3/d | 25MPa | -40至120 ℃ | 0~90 % | 液量( 相对 ) | 5% | 5% |
气量（相对） | 7% | 5% | |||||
液相含水率（绝对） | 2% | 2% | |||||
90-100% | 碳氢化合物 ( 相对 ) | 5-10% | 5% | ||||
气量（相对） | 7% | 3% | |||||
三相持水率（绝对） | 1.5% | 0.5-1.5% | |||||
2、固定式在线二氧化碳监测仪：
检测气体 | 二氧化碳 CO2 |
检测精度 | ≤±3%FS |
检测原理 | 进口非色散红外 |
检测范围 | 0-100%VOL |
分辨率 | 0.1%VOL |
3、移动式二氧化碳监测仪：
检测原理 | 红外 |
检测气体 | 二氧化碳 |
检测量程 | 0-100%VOL |
分辨率 | 0.01%VOL |
精度 | 3% |
通讯接口 | USB |
业绩案例

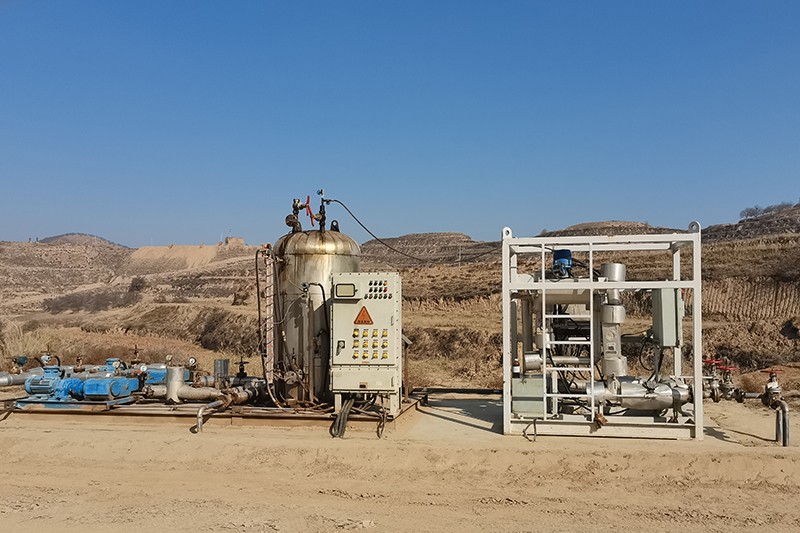

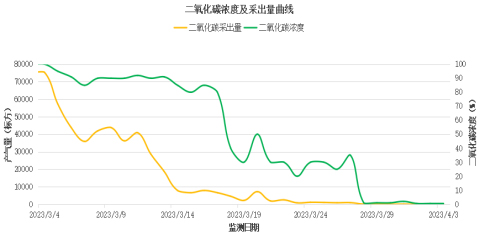

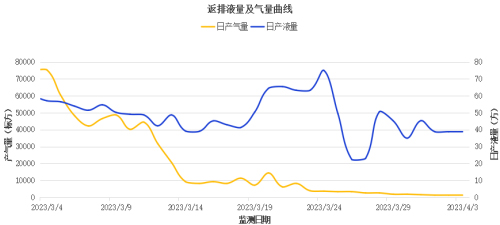

XXX页岩油水平井累计注入液态二氧化碳3600m3，焖井结束后，放喷管线接入二氧化碳在线监测工艺流程，开井放喷至见气后开始在线实时监测，同时对7口邻井进行监测。放喷井在32天后基本无二氧化碳产出，只有2口邻井监测到ppm量级的二氧化碳产出（可忽略），井组累计采出二氧化碳约1080m3。
二氧化碳埋存率=（3600-1080）/3600*100%=70%。
