有缆智能分注系统

思坦ZCF系列有缆智能分注系统用于油田水井分层配注，是一种数字式注水工艺。思坦公司由2012年开始立项进行研究，能够全自动的对每个地层流量实现实时监测与控制，对每个地层注入水进行有效管控；能长期监测井下每个地层的注入流量、温度、注水压力；能实现封隔器在线验封...

产品概述

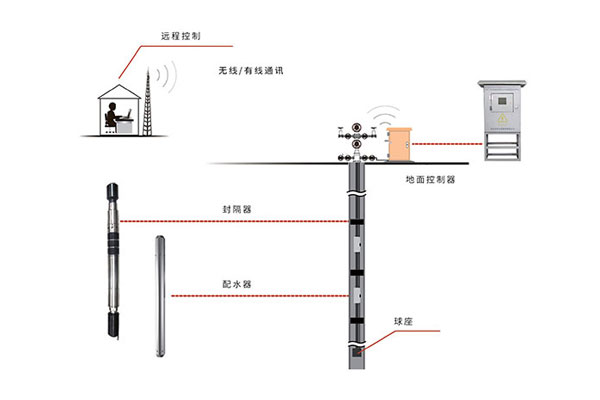

思坦有缆智能分注系统由地面控制器和井下分注工具组成。井下智能分注工具管柱下入注水层位后，油管内打压使封隔器坐封。地面控制器与各层位的智能配水器通过电缆通信实现信息交换，实时测量各层位的流量、压力和温度参数，并能依次控制各层位智能配水器的阀门开度，使各层位的注水流量符合设定要求。远程终端通过无线网络对各注水层进行监控。可以实现自动测调各层流量功能，长期精确的分层注水，而不需要人为干预。

产品功能

在每个注水层位上均装有一个智能配水器，层间用封隔器隔开。
长期监测井下流量、温度、注水压力和地层压力，可以获得每个地层累计注入水总量。
实时监测每层注水量的大小，并控制阀门开度，将注水量控制在允许的误差之内。
能够与远程控制室进行通讯，实现每层注水量的实时检测或重新设定，查看注水层位的压力、温度，封隔器密封性检测等功能。
借助井口智能校准自检仪可定期对井下仪参数进行重新标定、校准。
实现地面和井下配水器的通讯；
设置各层配注流量、读取各层流量、压力、温度等数据；
通过上位机远程收发命令和数据。
定期对井下配水器参数进行重新标定。

产品特点

一键模拟计算最优生产制度；
省去人工调整-效果观察-再次调整”的传统制度优化方式。
动态柱塞模拟模型包括四个阶段：柱塞上行排气阶段、柱塞上行排液阶段、续流阶段以及关井压力恢复阶段。
合理优化安排制度，避免夜晚低温开井；
实时监测输气温度，压力信号，动态监测输气状态；
监测出液状态，预测夜晚低温范围，避免冻赌。
安装催化加热箱，进行节流部分供热，防止冻赌；
红外辐射，处在光谱下端,能量全部转化为热量；
加热箱紧紧抱住阀体，没有间隙，高效无热损；
燃气耗量低，无焰燃烧，安全可靠。

技术参数

井下配水器技术指标
配水器外径	Φ95mm、 Φ114mm、 Φ116mm
配水器内部通径	Φ34mm、 Φ46mm、 Φ44mm
配水器长度	<1.8m
最高工作温度	150℃
最高工作压力	60MPa（静压）
压力测量范围	0～ 60MPa 精度0.1%FS
温度测量范围	0～ 125 ℃ 精度± 0.5℃
单层流量测量范围	4～ 40； 15～ 150;40～ 260;30～ 800方/天
单层流量测量精度	精度2％
最大通讯距离	≥ 5000米
最高调控压力	30MPa（压差）
地面控制设备技术指标
工作环境温度	-20～ 75℃ （需采取保温措施:-50～ +75℃ ）
供电电压	AC220V± 15%,50Hz
输出电压	30V～ 100VDC
输出电流	0～ 1A
控制阀工作压力	40MPa
流量测量范围	0～ 500m3/d （可选配）
流量测量精度	1%
地面阀门连接方式	法兰盘
无线传输方式	GPRS、 internet、 4G
接口方式	RS485/网口
