同心及偏心测调一体化技术的工艺管柱介绍
所属分类：公司新闻 阅读次数：34 发布时间：2019-07-02
分层注水技术是通过在注水井内下入封隔器，把油层分隔为若干注水层段，并在各注水层段下入配水器，安装不同直径的水嘴进行注水的一种精细化注水工艺。该技术对渗透性好、吸水能力强的层控制注水；对渗透性差、吸水能力弱的层加强注水，以提高产量，可有效解决层间矛盾，把注水合理地分配到各层段。
目前国内常见的分层注水工艺按管柱结构分为两种：同心式分层注水工艺管柱和偏心式分层注水工艺管柱。
1、同心式分层注水工艺管柱
（1）同心式分层注水工艺管柱结构：主要由封隔器、同心配水器、球座等组成。

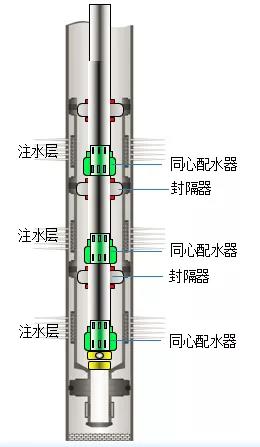

同心式分层注水工艺管柱结构
（2）海默同心测调系统

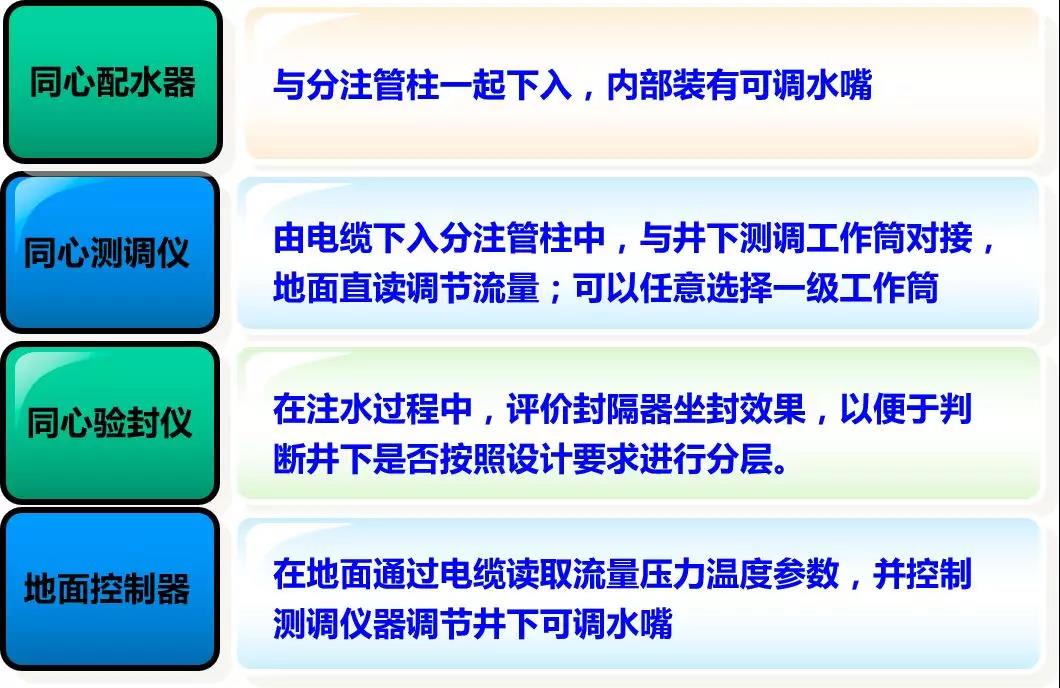

海默同心测调系统主要由同心测调仪、桥式同心配水器、电动验封仪、地面控制器、辅助设备、电缆测井车等组成。
同心分层系统使用封隔器将各储层分隔开，采用同心配水器为各层注水，地面控制器通过电缆与同心测调仪连接，控制测调仪与配水器对接调节注水量，数据采集控制器系统实时在线监测井下流量、温度和压力，实现流量测调与调配同步进行，满足地质配注需求。
技术特点：
（1）流量测量和调节注入量大小可同步进行，能在地面控制器的显示屏上进行可视化同步操作。
（2）桥式同心测调仪和桥式同心配水器在井下无论是在定位对接还是调节对接均为同心对接，可适应深井、大斜度井、沾污结垢严重的井的分层配水需要。
（3）仪器转速较慢，配合窄长型水流出口，可以适应各种低注入量配注的精度要求。
2、偏心式分层注水工艺管柱
（1）偏心式分层注水工艺管柱结构：主要由封隔器、配水器、球座等组成。

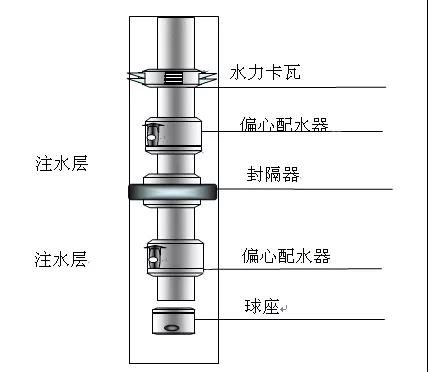

偏心式分层注水工艺管柱结构
（2）海默偏心测调系统
LZT-300型测调系统主要有以下几部分组成：流量自动测调井下仪、LZT-300型地面控制器、笔记本电脑、可调式堵塞器及其他一些辅助设备组成。
偏心测调井下仪器在注水井内可以对其调节臂进行张收控制，如果和置于偏心配水器内的可调水嘴对接成功后，井下仪器可以对可调水嘴进行正负向调节，同时井下仪器可以对注水井的流量、温度、压力进行测量，对仪器自身状态进行记录并通过铠装电缆发送至地面控制系统。地面控制器负责对测调仪器供电、解码、控制，同时和笔记本电脑进行通讯。笔记本电脑负责将测量数据显示、记录，同时也可对地面控制器发送命令，进而对井下仪器进行控制。
技术特点：
（1）可调式堵塞器无需反复投捞，一次投入即可长期使用。
（2）测调井下仪一次下井即可完成注水井的所有层位的流量测调工作，无需反复投捞仪器。
（3）测调井下仪器开、收臂非常迅速，单次开收臂时间在5秒钟之内。
（4）测调井下仪器带磁定位功能，可以有效解决电缆伸缩导致深度无法定位的问题。
（5）测调井下仪具有自身状态检测功能，地面控制系统实时显示仪器在井内的各种姿态。
（6）可调水嘴具有防锁死结构，可以避免过调时螺纹锁死故障。
