井下套管质量检测技术
所属分类：公司新闻 阅读次数：34 发布时间：2019-07-04

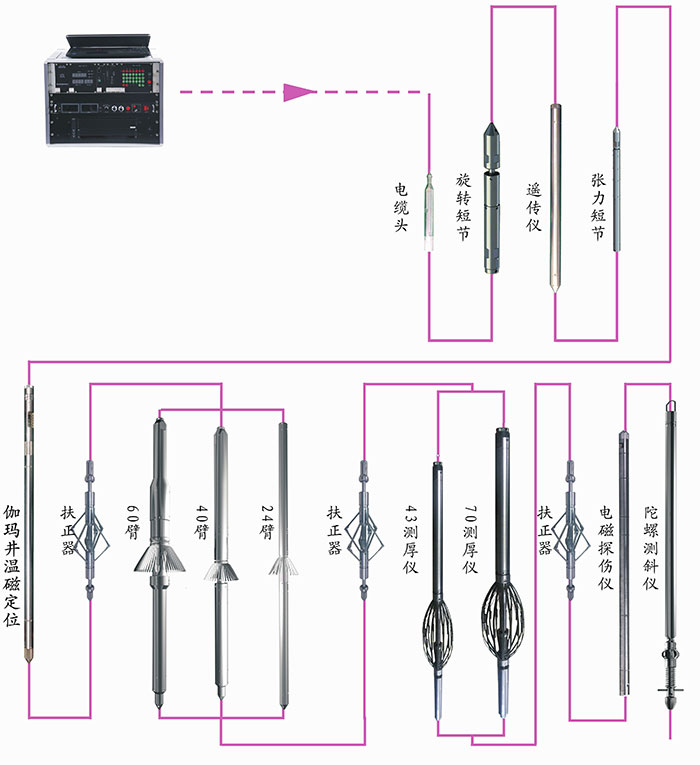

套管检测是油田开发中的一项重要内容，国内外许多油田都将套管质量的检测作为一项常规作业项目开展，定期对开发中的套管井套管质量进行检测，及时发现问题，及时进行作业，减少套管质量问题的出现，延长油水井的可利用时间，提高油田的经济效益。目前测井公司已有的套管检测技术有40臂井径测井、16臂井井成像测井、小井眼超声成像测井和电磁探伤测井。
1、40臂井径测井套管检测技术的原理与用途
40臂井径测井是检查套管腐蚀、破裂、变形等各种异常情况的一种测井方法。仪器的40条井径臂都是独立工作的。测井时，每一深度点都有一个张开最大和最小的井径臂分别触发两个继电器，从而记录下该深度点的最小内径和剩余壁厚值。连续测井时，则记录下沿深度变化的最小内径和剩余壁厚曲线。根据这两条曲线就可以判断套管状况。
2、16臂井径成像测井套管检测技术的原理与用途
16臂井径成像测井通过16个独立测量臂与套管接触，将套管内壁的变化转换成电信号并传送到地面采集系统，经解释处理后，可显示16条井径曲线和最大井径、最小井径及平均井径曲线，同时可处理出套管三维立体图以及内壁彩色成像效果图，套管内壁状况360度范围内可视。它的主要用途是通过定期检测，及时发现套管质量问题，发现套管的断裂、腐蚀、内径变化、套管变形的情况或趋势，指导套管作业位置，延长套管井使用寿命。
3、井下超声成像测井技术的原理与用途
超声成像测井是用超声波作为信息载体，通过向井壁发射超声波，并接收其反射回波而成像。仪器的超声换能器(探头)由电机带动绕井轴旋转，对井壁进行扫描。仪器探头每秒钟旋转5周，每周发射并接收512次超声波信号，通过对超声波信号进行处理，形成回波幅度和回波时间图像。由于回波幅度反映井壁的物理特性，回波时间反应井眼形态，因此根据超声电视图像就可直观地判断套管状况。井下超声成像测井需要有足够均匀和密集的数据采样间隔，以保证测井数据能够较好覆盖探测范围，从而达到较高的探测精度。井下仪测井时，换能器在井中一边匀速旋转一边匀速上移，很显然，换能器声束在井壁上的扫描线将是一条螺旋线。
4、套管井电磁探伤测井技术的原理与用途
电磁探伤测井可在油管内检测油管和套管的损坏情况，就是说，电磁探伤测井可检测仪器外两层钢管的损坏情况。管的损坏情况包括：裂缝（纵缝及横缝）、腐蚀、射孔、内外管的厚度等。电磁探伤有三个探头，轴向长探头A探测深度较深，能够探测内外两层管的损伤；轴向短探头C探测深度较浅，只能用于探测内层管的损伤；横向探头B用于探测内层管的横向裂缝、腐蚀及内、外管的错断。
